동파방지사용설명서

[사용설명서]

동성전열제품을 이용해 주셔서 감사합니다.
동파방지용 히타를 올바르게 사용하기 위해서는 본 설명서를 충분히 읽으신 후 사용하시기 바랍니다.

특징

용도

각 부분의 명칭 및 기능

설치방법

전원연결방법

운전방법

고장시 확인사항

AFTER SERVICE

전기회로도

◈ 설치가 용이
...- 콘트롤 박스가 히타 케이싱에 부착됨으로써 별도의 배선작업 불필요.

◈ 별도의 설치공간이 불필요
...- 히타 및 콘트롤 박스가 일체형으로 되어있으며 공조기 내부의 장착됨으로써 별도의 설치공간이
.....필요하지 않음

◈ 녹발생방지
...- 히타는 STS, 케이싱은 SGCC철판을 사용함으로써 반영구적으로 녹발생을 방지함.

◈ 다양한 규격
...- 입력전원1Φ 220V, 3Φ 220V, 3Φ 380V, 3Φ 440V 및 기타 소비자의 요구에 의한 제작이 가능하며
.....2KW~5KW(일반적인 용량)외 소비자의 다양한 요구에 맞추어 제작가능함.

◈ 전력손실방지
...- 온도조절기에 의한 자동운전으로 불필요한 전력손실을 최소화 시킴.

◈ 반영구적인 수명
...- 특별한 보수 및 관리가 불필요함.

△ top

[용도]

본제품은 공조기(A.H.U)내부에 장착되며 동절기 난방중지시에(퇴근 휴무등)작동하여 공조기 내부의 온도를 영상(零上)으로 유지시켜 줌으로써 공조기코일이 동파되는것을 사전에 방지하는 기기입니다

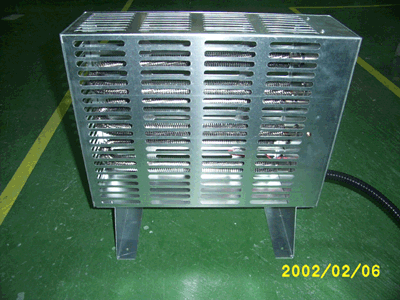

[각부분의 명칭 및 기능]

품번	명칭	기능	비고
1	히 타	발열부	STS
2	케이스		GI 1.2t
3	바이메탈	히타의 온도를 감지하여 일정온도 이상 상승시 화재및 히타소손을 방지하기위하여 히타전원을 차단	90℃ off 75℃ on
4	고정 PLATE	공조기에 HEATER를 고정시키기 위한 PLATE	-
5	전원 인출홀	전원선을 인입시키기 위한 홀	25Φ
6	조절기 감지봉 인출홀	온도조절기의 감지봉을 케이스 밖으로 도출시키기 위한홀(공조기 내부온도 감지)	-
7	N F B	전기개폐기	-
8	마그넷트	전기계전기	-
9	릴레이	전기계전기
10	트랜스포머	콘트롤 회로에 1 F 220V의 전압을 공급	50VA
11	단자대	입력선 및 자동제어접점 제공	10p
12	빠이롯트 램프	POWER LAMP N F B (품번 3) ON시켰을 때 점등	-
13	빠이롯트 램프	TRIP LAMP 바이메탈(품번 3)작동시 점등	-
14	빠이롯트 램프	HEATER LAMP 히타 작동시 점등(품번 8작동시 점등)	-
15	온도조절기	>공조기내부의 온도를 제어하여 자동운전이 가능하게 함	-
16	셀렉타 스위치	ON/OFF 스위치	-
17	명판	제품명 히타규격 제조년월일 등이 표기됨	A/S신청시 필요
※ 주의사항 품번 10의 트랜스 포머의 용량이 50VA인 관계를 전등및 기타다른 용도로 콘트롤박스에서 1Φ220V 전원을 인출해서는 안됩니다.

△ top

[설치방법]

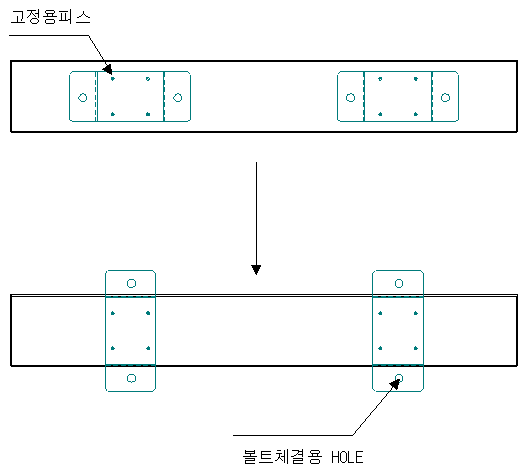

① HEATER 하단부의고정PLATE의(품번4)피스를풀어PLATE를90°회전한후고정시킨다.

②제어하고자하는 공조기내부에 HEATER를 장착하며 고정PLATE 품번(4)HOLE에 볼트를 견고하게 체결하여 유동이 없도록 한다.
조작및 표시부와 벽면또는 코일간의 거리를 최소한 50CM이상 두어서 점검및 A/S공간을 확보하도록 하십시오

△ top

[전원연결 방법]

① COVER의 (조작및 표시부) 피스를 풀어낸후 분리시킨다.
② 단자대의 구성

①	②	③	④	⑤	⑥	⑦	⑧	⑨	⑩
입 력			히 타 선			과열T/C		자동제어

*⑨,⑩번은 COMMON상태로 출고됨.

③ 전원선을 단자대의 ①②③에 차례로 물린다(단 1Φ의 경우 2선만 연결)
④ 단자대의 ⑨⑩번은 기계실 등에서 on/off 할 수있는 자동제어용 접점이며 접접을 사용하실 경우 COMMON선을 제거한 후 배선하십시오.
⑤ 온도조절기 감지봉을 품번 ⑥번홀로 케이스 밖으로 인출시킨후 케이블 타이 등으로 고정 시키십시오.

※ 주의사항
▣ 배선작업시는 반드시 전원을 차단시키신 후 작업하십시오.
▣ 온도조절기의 모세관에 비틀림,찌그러짐 현상이 발생하면 온도조절능력을 상실하므로 취급시
▣ 주의 하십시오.
▣ 모세관 부위가 콘트롤 박스내의 접점부위에 닿으면 쇼트가 발생하므로 접점부위에 닿지 않도록
▣ 주의 하십시오.
▣ 반드시 접지공사를 하십시오.
▣ 전원인입구의 전선은 상향배관이 되도록하여 응축수가 박스내에 침투하지 않도록 하고 후렉시블
▣ 및 콘넥타를 사용하여 입력공사를 실시하십시오.

△ top

[운전 방법]

- 시운전 -

1. 콘트롤 박스 내부의 N.F.B를(품번 7) ON 시키십시오. (POWER LAMP 점등)
2. 조작및 표시부의 셀렉타 스위치를(품번 16) ON 시키십시오.
3. 온도조절기의(품번 15) 눈금을 현재온도보다 높게 설정시키십시오.(HEATER LAMP 점등)

- 동절기운전 -

1. 상기 “ 1,2번을 실행하십시오.
2. 온도조절기의(품번 15) 눈금을 영상의 온도로 (일반적으로 5℃ ~ 10℃) 설정하십시오.
3. 셀렉타 스위치는(품번 16) ON상태로 두십시오
☞ 난방가동시 : 온도조절기가(품번 15) 난방온도를 감지하여 운전중단.
☞ 난방중단시 : 온도조절기가 공조기내부 온도를 감지하여 자동운전.

※ 주의사항

▣ 온도조절기의(품번 15) 설정온도를 필요이상 높게 설정하지 마십시오.
▣ - 난방중에도 가동되어 전력손실 발생
▣ 하절기에는 주전원 스위치를 차단시키십시오.

△ TOP

[고장시 확인사항]

현상	원인	처리방법
히타가 가동되지 않는다	1. N.F.B가(품번7) off 상태이다	1. N.F.B 를 on 시킨다
	2. 셀렉타 스위치가(품번16) off 상태이다	2. 셀렉타 스위치를 on 시킨다
	3. 온도조절기(품번15) 셋팅온도가 너무 낮다	3. 온도조절기의 셋팅온도를 5℃~10℃로 유지시키십시오.(단,시운전시에는 현재온도보다 높게 셋팅하여야 히타가 가동됩니다.)
	4. 온도조절기의 모세관이 손상되었다.	4. 온도조절기의 레버를 좌,우로 돌렸을때 “딸깍”소리가 나지않으면 조절기가 고장이 난것이므로 교체요함.
	5. 트랜스포머가(품번10) 손상되었다.	5. 트랜스포머 2차측에 220V가 걸리지 않을 경우 트랜스포머가 손상된 것이므로 교체요함.
히타는 가동되나 램프가 점등되지 않는다	POWER및 HEATER의 빠이롯트 전구가 손상되었다 (품번 12~14)	빠이롯트 램프의 전구를 교체한다
온도조절기의 셋팅 온도를 낮추었을 때 히타가 가동되고 높였을때 정지한다	온도조절기의(품번15) 접점연결이 반대로 되었다	온도조절기의 접점을 바꾸어 연결한다.(b접점사용) (b접점: 조절기의 눈금을 서서히 돌려 현재 온도보다 낮게 셋팅하였을 때 전기가 통하는 접점사용)
TRIP LAMP가 점등한다	1. 히타가 과열되었다.	1.약 30분간 기다렸다가 재가동한다.
	1. 히타가 과열되었다.	1.설정온도가 높지않은가 확인하여 높으면 5℃~10℃로 셋팅한다.
	2. 과열T/C용 바이메탈이(품번 3)소손되었다.	2. 바이메탈의 양쪽 250단자를 풀고 테스타하였을때 단락된 경우 교체한다.
* 작업시 전원을 차단시킨후 실행하십시오.

△ top

[아프터서비스]

◈ 서비스는 어디서
구입하신 제품에 이상이 있거나 고장이났을 경우 즉시 공조기 구입처나 (TEL: 032-814-1181)로연락해 주십시오

◈ 알려주셔야 할 사항
연락하실경우 공조기구입처와 조작및표시부 상단에있는 명판의 품명 히타규격, 제조년월일 및고장상태를 정확하게알려주십시오

◈ 무상보증
구입하신 날짜로부터 1년이내 생긴고장에 대해서는 일체의 출장비,수리비 및부품대를 받지않습니다

◈ 실비의수리비 및 부품대를 받는경우
....- 무상보증기간의경과
....- 천재지변으로인한고장
....- 당사의기사가 아닌 사람이 수리하여 고장 났을때
....- 고객의 부주의로 ( 운반, 무리한 작동 등) 고장 났을때
....- 전압이 잘못되어 고장났을때

△ top

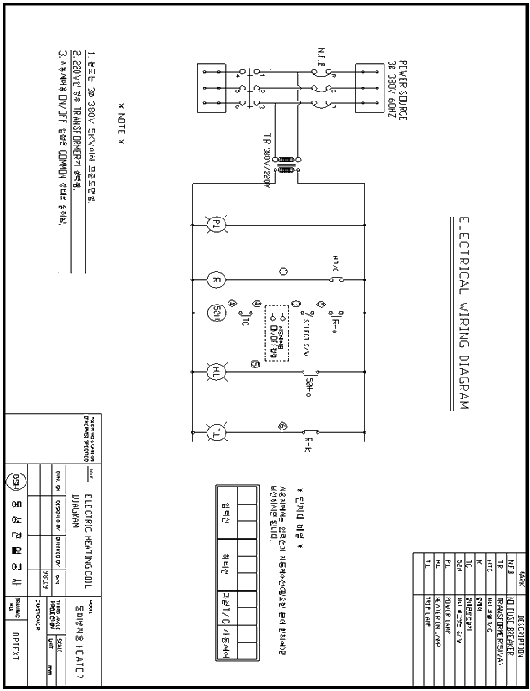

[전기회로도]
